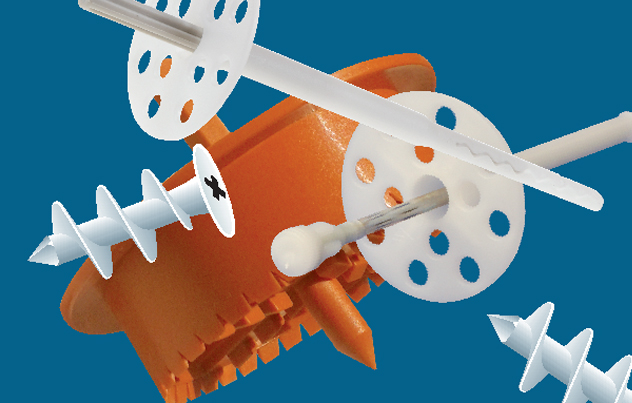

Fasadna pritrdila

  • Fasadna pritdrila se uporabljajo za pritrjevanje izolacijskih materialov.
  • Natančneje se uporabljajo za pritrjevanje toplotno izolacijskih sistemov z ometi, na podlagi iz betona in opečnih zidakov.
  • Pritrdila se uporabljajo za tanko in debeloslojne fasade.

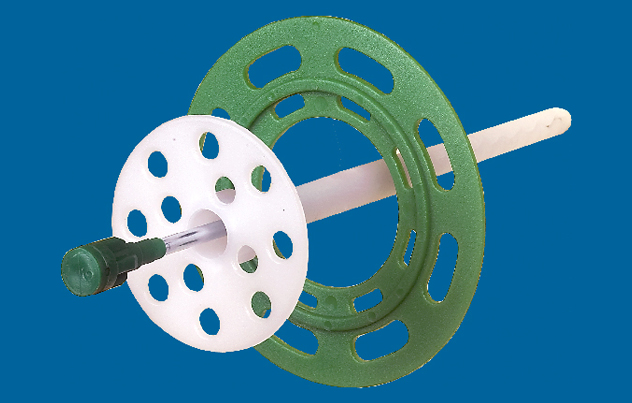

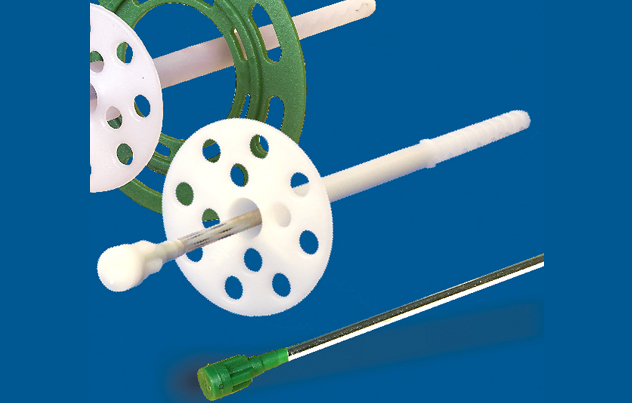

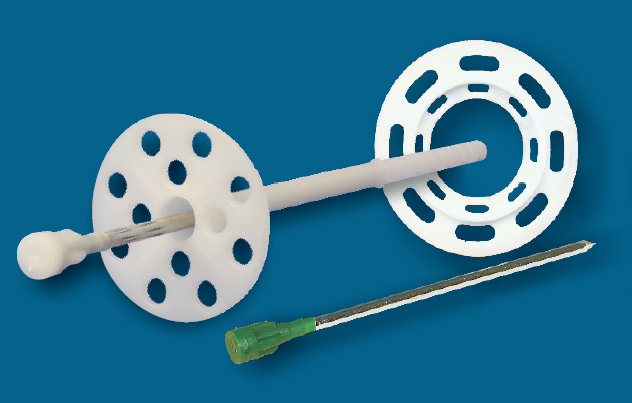

UD-PK fasadno pritrdilo

(Pritrdilo, kovinski žebelj)
Izolacijske plošče pritrjujemo na podlago iz opeke, betona, modularca, poroterma in siporeksa. Uporablja se za tanke in debelo-slojne fasade.

NAČIN UPORABE
Izolacijske plošče pritrjujemo na podlago iz opeke, betona, modularca, poroterma in siporeksa. V nosilno konstrukcijo zvrtamo skozi izolacijsko ploščo s svedrom fi 8 luknjo (globina luknje je 7-8 cm). Vstavimo vložek in zabijemo žebelj, tako pritrjujemo kombi plošče, stiropor, kombivol in tervol. Vložek UD-PK uporabljamo za tanko-slojne in debelo-slojne fasade.

POZOR! Pri vrtanju v votle stene ne vibrijajte! Za pravilno pritrjevanje mora biti vložek 60 mm v steni. Luknja v steni pa mora biti globja za 10-20 mm.

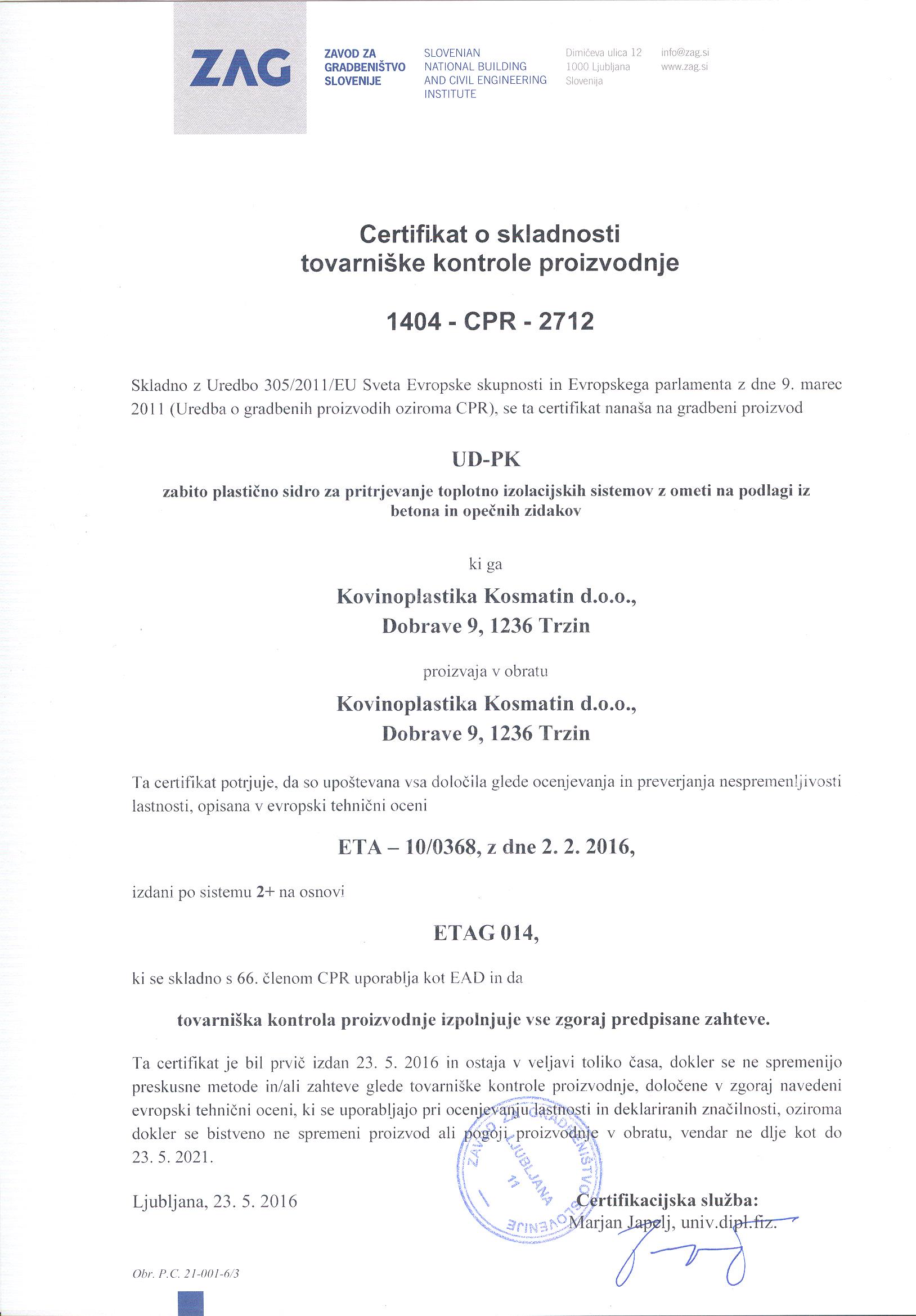

Certifikat o skladnosti tovarniške kontrole proizvodnje ZAG – Ogled certifikata UD-PK

Dimenzije UD-PK fasadnih pritrdil

  • plošče debeline 50 mm se pritrjuje z UD-PK fi 8/120
  • plošče debeline 80 mm se pritrjuje z UD-PK fi 8/140
  • plošče debeline 100 mm se pritrjuje z UD-PK fi 8/160
  • plošče debeline 120 mm se pritrjuje z UD-PK fi 8/180
  • plošče debeline 140 mm se pritrjuje z UD-PK fi 8/200
  • plošče debeline 160 mm se pritrjuje z UD-PK fi 8/220
  • plošče debeline 180 mm se pritrjuje z UD-PK fi 8/240
  • plošče debeline 200 mm se pritrjuje z UD-PK fi 8/260
  • plošče debeline 240 mm se pritrjuje z UD-PK fi 8/300

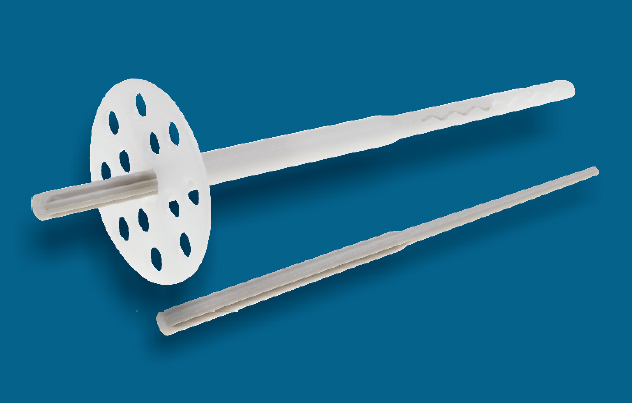

UD-S fasadno pritrdilo

(Pritrdilo, žebelj iz poliamida)
Izolacijske plošče pritrjujemo na podlago iz opeke, betona, modularca, poroterma in siporeksa. Tako pritrjujemo stiropor, kombivol, vse tanko-slojne fasade. Plastični žebelj je manjši prevodnik toplote od kovinskega žeblja.

NAČIN UPORABE
Izolacijske plošče pritrjujemo na podlago iz opeke, betona, modularca, poroterma in siporexa. V nosilno konstrukcijo zvrtamo skozi izolacijsko ploščo s svedrom fi 8 luknjo (globina luknje je 7-8 cm). Vstavimo vložek in zabijemo žebelj. (PA) Tako pritrjujemo stiropor, kombivol, vse tankoslojne fasade. Plastični žebelj je manjši prevodnik toplote od kovinskega.

POZOR! Pri vrtanju v votle stene ne vibrijajte!

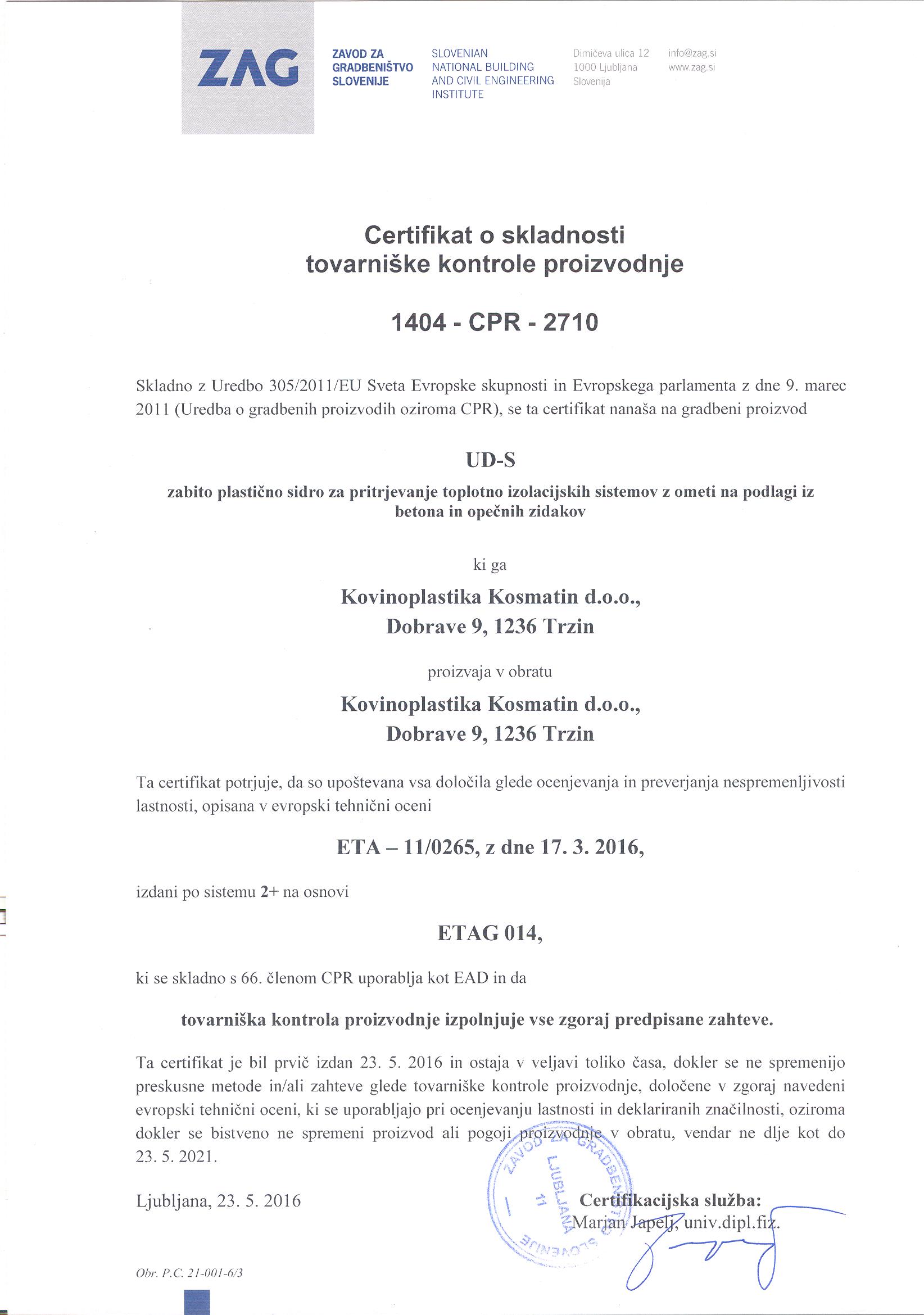

Certifikat o skladnosti tovarniške kontrole proizvodnje ZAG – Ogled certifikata UD-S

Dimenzije UD-S fasadnih pritrdil

  • plošče debeline 20 mm se pritrjuje z UD-S fi 8/60
  • plošče debeline 30 mm se pritrjuje z UD-S fi 8/90
  • plošče debeline 50 mm se pritrjuje z UD-S fi 8/120
  • plošče debeline 80 mm se pritrjuje z UD-S fi 8/140
  • plošče debeline 100 mm se pritrjuje z UD-S fi 8/160
  • plošče debeline 120 mm se pritrjuje z UD-S fi 8/180
  • plošče debeline 140 mm se pritrjuje z UD-S fi 8/200
  • plošče debeline 160 mm se pritrjuje u UD-S fi 8/220

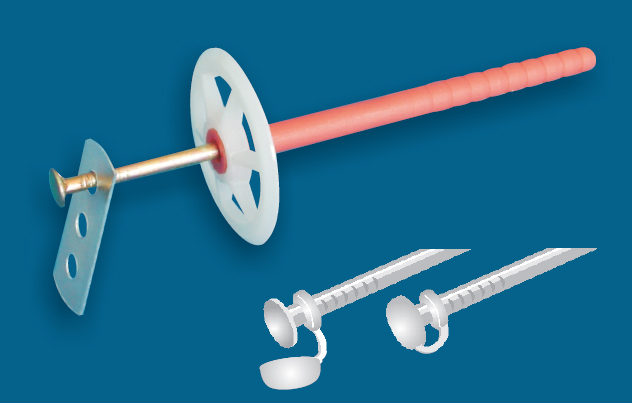

UD-V fasadno pritrdilo

(Zidni vložek, vijak, PVC rozeta, kovinska ploščica)
Izolacijske plošče običajno pritrjujemo na podlago iz opeke, betona, modularca, poroterma in siporeksa z vložki UDV. Uporablja se za debelo-slojne fasade. Stene iz modilarca, poroterma, porolita vrtamo brez vibracije.

NAČIN UPORABE
Kombi plošče običajno pritrjujemo na podlago iz opeke, betona, modularca, poroterma in siporeksa z vložki UDV.
V nosilno konstrukcijo zvrtamo skozi izolacijsko ploščo s svedrom fi 8 luknjo (globina luknje je 6-7 cm). Na vložek vstavimo plastično podložko in ga vstavimo v že zvrtano luknjo. Na žebelj nataknemo kovinsko ploščico, v eno od stranskih lukenj in žebelj vstavimo v vložek in ga pritrdimo. S tem ko smo vstavili žebelj v stransko luknjo se nam sredina ploščice lažje pregiba, kar je važno pri pritrjevanju fasadne mreže. Vložek UDV uporabljamo za debelo-slojne fasade.

POZOR! Stene iz modelarca, poroterma in porolita vrtamo brez vibracije!

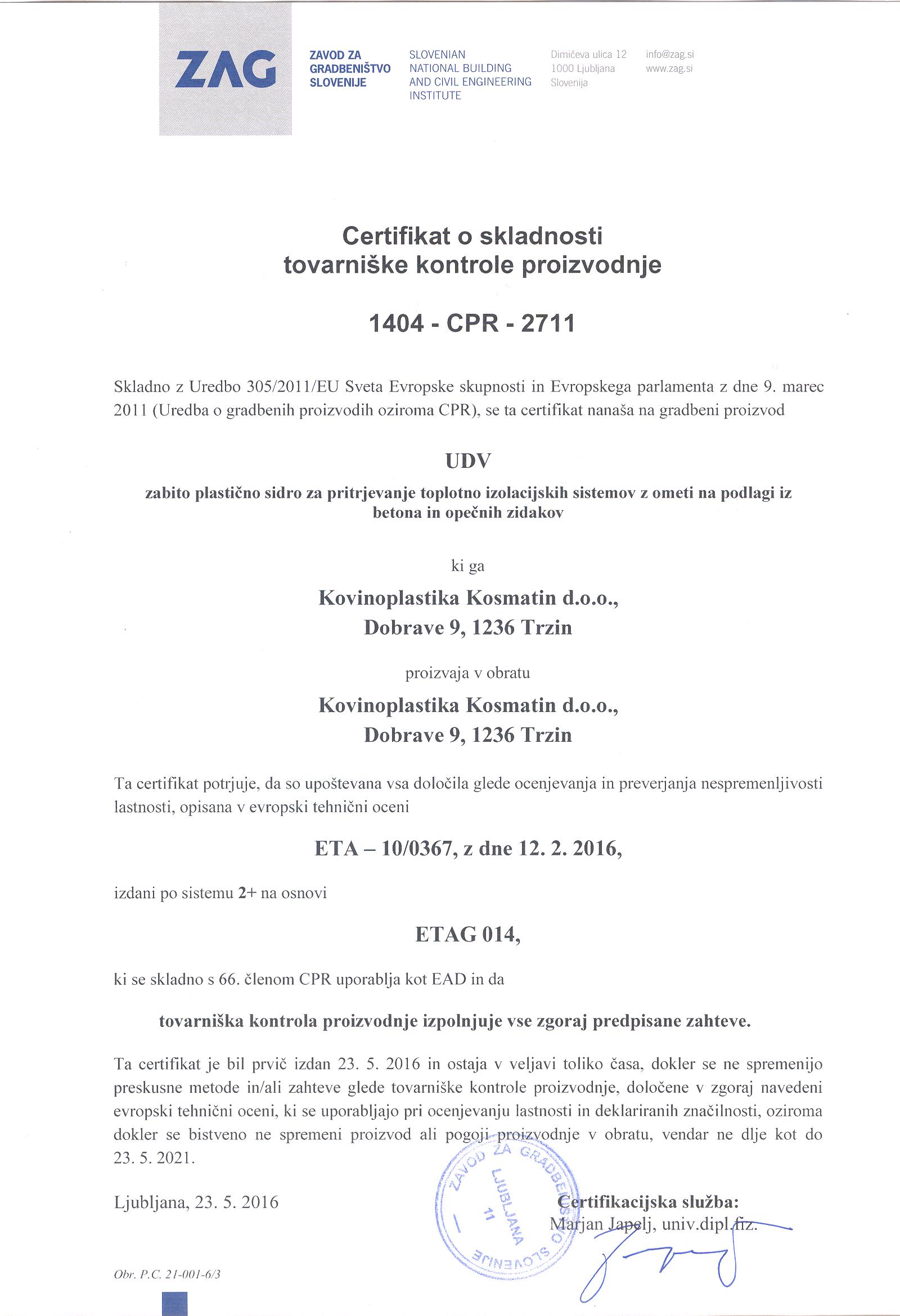

Certifikat o skladnosti tovarniške kontrole proizvodnje ZAG – Ogled certifikata UD-V

Dimenzije UD-V fasadnih pritrdil

  • plošče debeline 20 mm se pritrjuje z UDV fi 8/70
  • plošče debeline 30 mm se pritrjuje z UDV fi 8/90
  • plošče debeline 50 mm se pritrjuje z UDV fi 8/110
  • plošče debeline 75 mm se pritrjuje z UDV fi 8/130
  • plošče debeline 100 mm se pritrjuje z UDV fi 8/160
  • plošče debeline 120 mm se pritrjuje z UDV fi 8/180
  • plošče debeline 140 mm se pritrjuje z UDV fi 8/200
  • plošče debeline 160 mm se pritrjuje z UDV fi 8/220
